KVVP 30×2.5-37×2.5控制電纜

一、產品用途

KVVP 30×2.5-37×2.5控制電纜適用于額定電壓U0/U 450/750V及以下控制、監視回路及保護線路的連接線，主要用于防電磁波干擾、需要有屏蔽的場所。

二、使用條件
電纜導體的長期允許工作溫度為70℃，耐高溫型屏蔽電纜最高可達300度。電纜的敷設安裝允許彎曲半徑：
1、無鎧裝層的電纜，應不小于電纜外徑的6倍。
2、有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍。
3、有屏蔽層結構的軟電纜，應小于電纜外徑6倍。

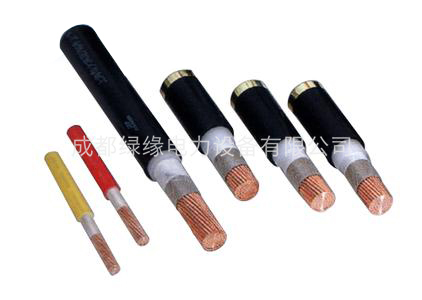

KVVP 30×2.5-37×2.5控制電纜
三、使用特性
1、交流額定電壓（UO/U）：450/750V
2、導體長期允許工作溫度為：聚氯乙烯絕緣電纜70℃ 90℃ 105℃（根據型號的溫度等級而定）低煙低鹵或低煙無鹵絕緣電纜70℃90℃（根據型號的溫度等級而定）交聯聚乙烯絕緣電纜90℃
3、最低環境溫度：固定敷設-40℃，非固定敷設-15℃
4、安裝敷設溫度：不低于0℃（低于最低允許敷設溫度應預先加熱）
5、敷設推薦的允許彎曲半徑：無鎧裝結構的電纜應不小于電纜外徑的6倍；有鎧裝或繞包屏蔽結構的電纜應不小于電纜外徑的12倍

???????????????????????????????????????????????????????????????????????????????????????????????KVVP 30×2.5-37×2.5控制電纜產品參數：

芯數×標稱截面 mm2	導體芯線	平均外徑上限		70℃時最小絕緣電阻（Ω/km）
芯數×標稱截面 mm2	根數/直徑	KVV1	KVVP	70℃時最小絕緣電阻（Ω/km）
30×2.5	1/1.38	27.0		0.010
30×2.5	7/0.52	29.5	31.5	0.009
31×0.75	——	——	——	——
31×1.0	——	——	——	——
31×1.5	——	——	——	——
31×2.5	——	——	——	——
32×0.75	——	——	——	——
32×1.0	——	——	——	——
32×1.5	——	——	——	——
32×2.5	——	——	——	——
33×0.75	——	——	——	——
33×1.0	——	——	——	——
33×1.5	——	——	——	——
33×2.5	——	——	——	——
34×0.75	——	——	——	——
34×1.0	——	——	——	——
34×1.5	——	——	——	——
34×2.5	——	——	——	——
35×0.75	——	——	——	——
35×1.0	——	——	——	——
35×1.5	——	——	——	——
35×2.5	——	——	——	——
36×0.75	——	——	——	——
36×1.0	——	——	——	——
36×1.5	——	——	——	——
36×2.5	——	——	——	——
37×0.75	1/0.97	20.5		0.012
37×0.75	7/0.37	22.0	23.5	0.014
37×1.0	1/1.13	21.5		0.011
37×1.0	7/0.43	23.5	25.0	0.013
37×1.5	1/1.38	25.0		0.011
37×1.5	7/0.52	27.0	29.0	0.010
37×2.5	1/1.78	29.0		0.010
37×2.5	7/0.68	31.5	34.0	0.009
