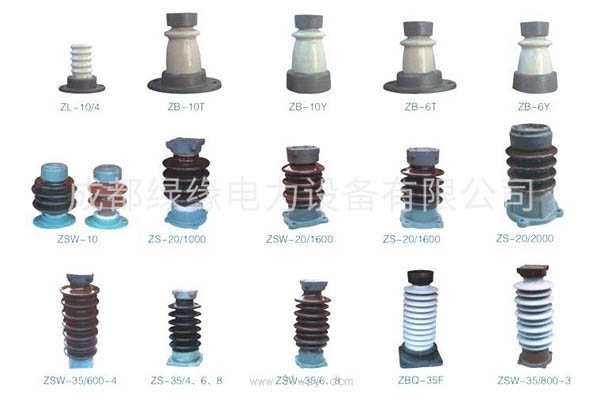

戶內瓷瓶支柱絕緣子

一、概述
戶內支柱絕緣子用于額定電壓6~35kV戶內電站，變電所配電裝置及電器設備，用以絕緣和固定導電部分。

絕緣子適用于周圍環境溫度為-40℃~+40℃，安裝地點海拔高度普通型不超過1000m，高原型不超過4000m。
戶內瓷瓶支柱絕緣子
二、結構簡介
絕緣子由瓷件和上、下金屬附件用膠合劑膠裝而成。瓷件端面與金屬附件膠裝接觸部位墊有彈性襯墊，瓷件膠裝部位分別采用上砂、滾花、挖槽等結構，以保證機械強度、防止松動、扭轉。瓷件表面均勻上白釉，金屬附件表面涂灰磁漆。絕緣子瓷件主體結構有空腔隔板（可擊穿式）結構和實心（不可擊穿式）結構兩種。聯合膠裝支柱絕緣子一般屬實心不可擊穿式結構。后一種結構比前一種結構提高了安全可靠性，減少了維護測試工作量

三、型號說明
Z——戶內外膠裝支柱絕緣子；
Z——戶內內膠裝支柱絕緣子；
Z——戶內聯合膠裝支柱絕緣子；
對于外膠裝支柱絕緣子，破折號前字母L表示多棱式，字母A、B、D表示機械破壞負荷分別為3.75，7. 5，20kN。字母后分數，分子表示額定電壓千伏數，分母為機械破壞負荷kN數。
N——內膠裝上下附件為單螺孔者；
Y——外膠裝和聯合膠裝下附件為圓形者；
T——外膠裝下附件為橢圓形者；
F——外膠裝下附件為方形者；
G——高原型（老產品為GY）

戶內瓷瓶支柱絕緣子型號參數：

額定電壓kv	工頻電壓、千伏（有效值）不小于kv		全被沖擊耐受電壓千伏（幅值）不小于kv
額定電壓kv	干耐受	擊穿	全被沖擊耐受電壓千伏（幅值）不小于kv
6	36	58	60
10	47	75	80
20	68	119	125
35	100	175	185

型號	主要尺寸mm														重量kg
型號	H	D	h1	h2	h3	h4	h5	d1	d2/b	d3	d4	d5	a1	a2	重量kg
ZA-6Y	165	86	27	36	6	13	20	62	106	2-M6	M10	M12	36	-	2.1
ZA-6T	165	86	27	36	6	13	10	62	110	2-M6	M10	2-Φ12	36	135	2.3
ZB-6Y	185	106	38	48	7	18	22	82	129	2-M10	M16	M16	46	-	4.2
ZB-6T	185	106	38	46	7	18	12	82	140	2-M10	M16	2-Φ15	46	175	4.9
ZA-10Y	190	86	27	36	6	13	20	66	110	2-M6	M10	M12	36	-	2.25
ZA-10T	190	86	27	36	6	13	10	62	110	2-M6	M10	2-Φ12	36	135	2.5
ZB-10Y	215	106	38	48	7	18	22	82	129	2-M10	M16	M16	46	-	4.6
ZB-10T	215	106	38	46	7	18	12	82	140	2-M10	M16	2-Φ15	46	175	5.24
ZLD-10F	215	110	46	65	14	22	18	160	160	4-M12	M16	4-Φ15	76	125	9.5
10kv/3.75kN	190	110	27	36	6	13	20	66	110	2-M6	M10	M12	36	-	2.8
10kv/7.5kN	215	126	38	48	7	18	12	82	135	2-M10	M16	2-Φ15	46	175	6.0
10kV/20kN	215	110	46	65	14	22	18	160	192	4-M12	M16	4-Φ15	76	155	10.9
10kv/20kN	215	110	46	65	14	22	18	160	160	4-M12	M16	4-Φ15	76	125	10.9
ZLD-20F	315	143	46	80	14	22	18	128	195	4-M12	M18	4-Φ18	76	155	16
