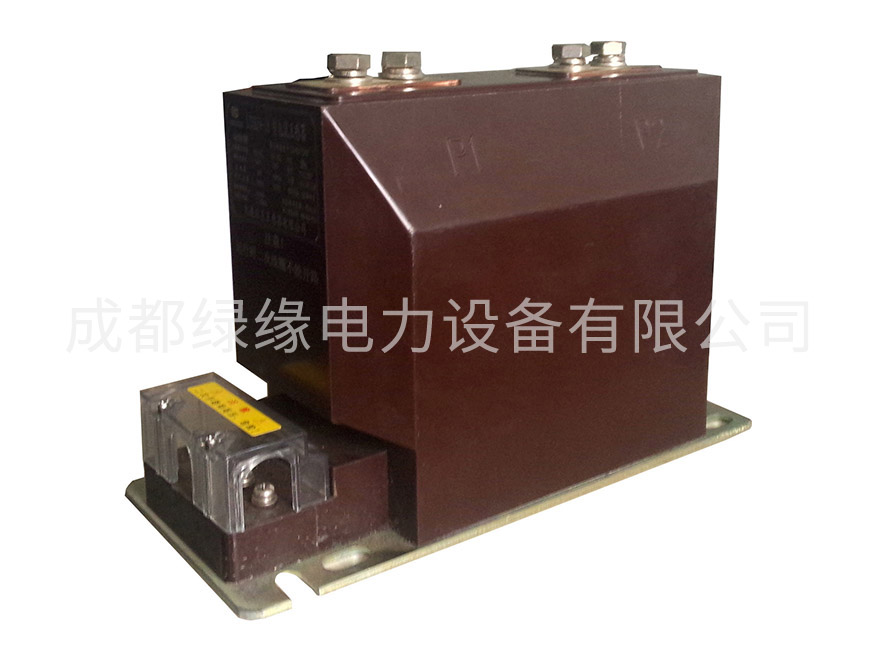

LZZBJ9-10（A B C）型電流互感器
一、概述
LZZBJ9-10（A、B、C）型電流互感器是戶內環氧樹脂澆注支柱式全工況型產品，在額定率為50H2額定電壓為10KV及以下電力系統中作繼電保護或電能測量用，其中LZZBJ9-10（A、B、C）裝于中置式開關柜或甚他型式開關柜中。
二、結構簡介
本型電流互感器為支柱結構，采用環氧樹脂全封閉澆注，耐污穢及潮濕，也適用于熱帶地區。互感器不需要特別維護，只需定期地清除表面污物，由于電流互感器采用環氧樹脂澆注，尺寸小，重量輕，適宜任何位置，任意方向安裝。
三、產品結構及特點
本型電流互感器由于采用了環氧樹脂全封閉澆注所以產品耐潮濕、耐污穢、尺寸小、重量輕，適合于任何位置、任意方向安裝。交易說明1、提供額定電流比 2、級次組合 3、準確級及額定輸出（VA)
四、使用條件
1．海拔高度不超過1000m;
2．周圍環境溫度不高于+40℃，不低于-5℃;
3．周圍空氣的相對濕度不大于90％(20C);
4．安裝場所無嚴重影響互感器絕緣的氣體、蒸氣、化學沉積、污穢及其它爆炸性和腐蝕性介質;
5．安裝場所無嚴重震動和顛簸。
技術數所
額客絕緣水平：12/42/75KV
負荷的功率因數:COSФ=0.8(滯后)
額定二次電流：5A或1A；
表面爬電距離:滿足II級污穢等級要求
產品標準：GB1208-1997《電流互感器》
儀表保安系數:FS≤10
主要技術參數
| 產品型號 | 額定一次電流 | 級次組合 | 準確級及額定輸出 | 一秒熱穩定 | 動穩定 | |||
| 0.2S | 0.2 | 0.5 | 10P15 | |||||
| LZZBJ9-10B LZZBJ9-10C
| 5/5 | 0.2S/10P15 0.5/10P15 0.2/10P15 | 10 |
|
|
| 0.8 | 1.9 |
| 10/5 | 1.5 | 3.8 | ||||||
| 15/5 | 2.3 | 5.8 | ||||||
| 20/5 | 3 | 7.5 | ||||||
| 30/5 | 10 | 10 | 15 | 4.5 | 11.2 | |||
| 40/5 | 6 | 15 | ||||||
| 50/5 | 7.5 | 18.8 | ||||||
| 75/5 | 11.5 | 29 | ||||||
| 100/5 | 15 | 37.5 | ||||||
| 150-200/5 | 22.5 | 56.5 | ||||||
| 300-600/5 | 45 | 112.5 | ||||||
| 800-2500/5 | 63 | 157.5 | ||||||
