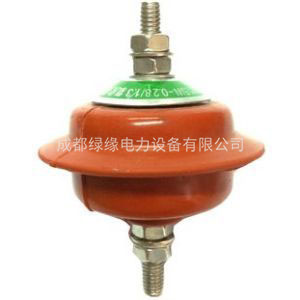

HY2.5WD-1.3/3.6 HY2.5WD-2.6/7.2低壓型避雷器
一、產品概述
HY2.5WD-1.3/3.6 HY2.5WD-2.6/7.2低壓型避雷器一般用于低壓配電柜開關柜及控制柜中，保護柜中的電器設備免受過電壓的危害。
二、產品特點
1.體積小、重量輕，耐碰撞、運輸無碰損失，安裝靈活，特別適合在開關柜內使用；
2.特殊結構，整體模壓成型，無氣隙、密封性能好，防潮防爆；
3.爬電距離大，增水性好，耐污能力強，性能穩定，減少運行維護；
4.獨特配方氧化鋅電阻片，高容量，低泄露；
5.實配直流參考電壓、方波通流容量和大電流耐受能力都高于國家標準。
三、使用環境
（1）、環境溫度為-40℃~+40℃；
（2）、海拔高度不超過 2000m；
（3）、電源頻率為 48Hz~62Hz；
（4）、******風速不超過 35m/s；
（5）、地震裂度7度及以下地區。
（6）、長期施加的電壓不超過其最高持續運行電壓。
四、技術標準
產品生產執行的標準為GB11032-2000（eqv IEC60099-4:1991）《交流無間隙金屬氧化物避雷器》、JB/T8952-2005《交流系統用復合外套無間隙金屬氧化物避雷器》。
HY2.5WD-1.3/3.6 HY2.5WD-2.6/7.2低壓型避雷器參數表：
| 避雷器型號 | 系統額定電壓 | 避雷器額定電壓 | 持續運行電壓 | 直流參考電壓（U1mA） | 陂波沖擊電流下殘壓 | 雷電沖擊電流下殘壓 | 操作沖擊電流下殘壓 | 方波流通容量（2ms） | 大電流沖擊耐受 |
| kV（r.m.s） | ≮kV | ≯kV | A | kA | |||||
| HY1.5W-0.28/1.3 | 0.22 | 0.28 | 0.24 | 0.6 | - | 1.3 | - | 75 | 25 |
| HY1.5W-0.5/2.6 | 0.38 | 0.5 | 0.42 | 1.2 | - | 2.6 | - | 75 | 25 |
| HY2.5WD-1.3/3.6 | 0.66* | 1.3 | 0.95 | 1.8 | - | 3.6 | - | 200 | 40 |
| HY2.5WD-2.6/7.2 | 1.14* | 2.6 | 1.9 | 3.6 | - | 7.2 | - | 200 | 40 |
