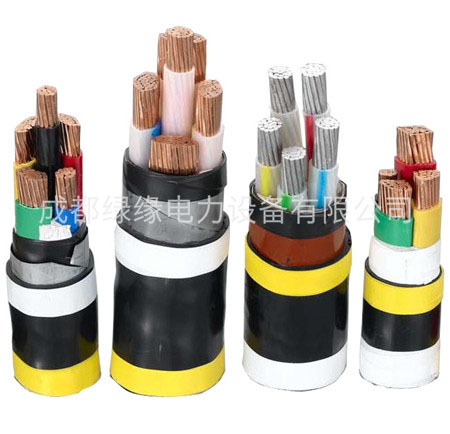

NH VV-1電纜
一、產品介紹
耐火電纜是指在火焰燃燒情況下能夠保持一定時間安全運行的電纜。我國國家標準GB12666.6（等IEC331）將耐火試驗分A、B兩種級別，A級火焰溫度950~1000℃，持續供火時間90min，B級火焰溫度750~800℃，持續供火時間90 min，整個試驗期間，試樣應承受產品規定的額定電壓值。耐火電纜廣泛應用于高層建筑、地下鐵道、地下街、大型電站及重要的工礦企業等與防火安全和消防救生有關的地方，例如，消防設備及緊急向?qū)舻葢痹O施的供電線路和控制線路。
二、使用條件
1.交流額定電壓：U。/U（V系列：600/1000V，K系列：450/750V，B系列：450/750V）。
2.電纜最高長期工作溫度
（1）阻烯聚氟乙烯絕緣及護套：70℃和105℃兩種；交聯聚乙烯絕緣：90℃；
（2）氟塑料絕緣和護套：220℃和260℃兩種；氟塑料絕緣和105℃阻燃聚氟乙烯護套：90℃和125℃兩種。
（3）低鹵低煙阻燃PVC絕緣和護套：70℃；無鹵低煙阻燃聚烯烴絕緣和護套：90℃和125℃兩種。
三、最低環境溫度
（1）阻燃聚氯乙烯絕緣和護套：固定敷設-40℃；非固定敷設-15℃；
（2）氟塑料絕緣和護套：固定敷設-60℃；非固定敷設-20℃；
4.電纜安全敷設溫度不應低于0℃。
四、耐火特性
符合IEC331規定 符合GB12666.6規定
火焰溫度 750℃ 火焰溫度 950℃-1000℃ 火焰溫度 750℃-800℃
燃燒時間 3h 燃燒時間90min 燃燒時間90min
冷卻時間 21h 附加電壓 額定電壓 附加電壓 額定電壓
附加電壓 額定電壓 附加電流 3A 附加電流 3A
附加電流 3A A類 B類
6.敷設推薦的允許彎曲半徑：非鎧裝、編織屏蔽電纜應不小于電纜外徑的6倍；
鋼帶鎧裝電纜應不小于電纜外徑的12倍；
氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍。
NH VV-1電纜技術參數：
| 序號 | 芯數截面mm2 | 絕緣厚度mm | 護套厚度 | 電纜近似外徑 |
| 1 | 1×1.5 | 0.8 | 1.5 | 6.0 |
| 2 | 1×2.5 | 0.8 | 1.5 | 6.4 |
| 3 | 1×4 | 1.0 | 1.5 | 7.3 |
| 4 | 1×6 | 1.0 | 1.5 | 7.8 |
| 5 | 1×10 | 1.0 | 1.5 | 9.1 |
| 6 | 1×16 | 1.0 | 1.5 | 10.1 |
| 7 | 1×25 | 1.2 | 1.5 | 11.8 |
| 8 | 1×35 | 1.2 | 1.5 | 13.0 |
| 9 | 1×50 | 1.4 | 1.6 | 14.9 |
| 10 | 1×70 | 1.4 | 1.6 | 16.7 |
| 11 | 1×95 | 1.6 | 1.6 | 19.0 |
| 12 | 1×120 | 1.6 | 1.8 | 21.0 |
| 13 | 1×150 | 1.8 | 1.8 | 23.0 |
| 14 | 1×185 | 2.0 | 1.8 | 25.2 |
| 15 | 1×240 | 2.2 | 1.9 | 28.5 |
| 16 | 1×300 | 2.4 | 2.0 | 31.5 |
| 17 | 1×400 | 2.6 | 2.1 | 35.0 |
