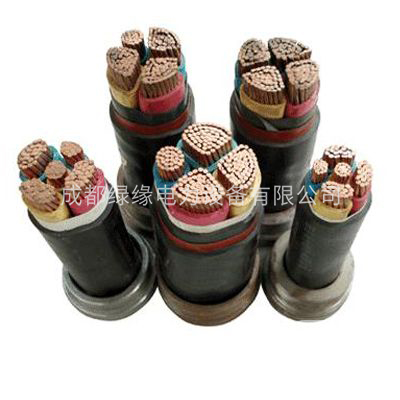

YJV-35 1×50——1×300 高壓電纜
一、產品概述
高壓交聯電纜產品具有傳輸容量大，工作溫度，不受落差的限制，安裝敷設方便等特點，廣泛應用于工礦企業和城市電網中。高壓交聯電纜主要用于電力、建筑、工礦、冶金、交通等部門的動力、照明輸配電系統，由于聚氯乙烯的電絕緣的性能的最好塑料，加上經過高分子交聯后成為熱固性材料，因此其電性能好，機械性能和耐熱性好。
二、使用特性
□、工頻額定電壓U0/U為10KV~26/35KV。
□、電纜導體的最高允許工作溫度：90℃。
□、短路時（最長時間不超過5s）電纜導體的最高溫度不超過2500℃。
□、電纜敷設時環境溫度應不低于0℃。
□、電纜彎曲半徑：三芯電纜不小于電纜外徑15倍；單芯電纜不小于電纜外徑20倍。
三、電纜額定電壓的選擇
電纜的額定電壓應適用于電纜系統的運行狀況，用U0/U(Um)。KV表示。
U0--電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓。
U--電纜設計用的導體間的額定工頻電壓。
U--設備可承受的"最高系統電壓"的******值。
YJV-35 1×50--1×300 高壓電纜型號參數:
| 標稱截面mm2 | 導體直徑 mm | 絕緣厚度 mm | 電纜近似外徑mm | 電纜近似重量kg/km |
| 1×50 | 8.4 | 10.5 | 38 | 1635 |
| 1×70 | 10.0 | 10.5 | 40 | 1948 |
| 1×95 | 11.7 | 10.5 | 41 | 2294 |
| 1×120 | 13.1 | 10.5 | 43 | 2655 |
| 1×150 | 14.6 | 10.5 | 44 | 2975 |
| 1×185 | 16.2 | 10.5 | 46 | 3362 |
| 1×240 | 18.4 | 10.5 | 49 | 4006 |
| 1×300 | 20.6 | 10.5 | 51 | 4852 |
