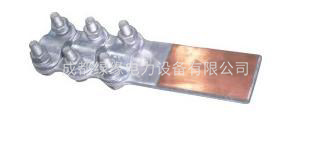

SLG-Q系列螺栓型銅鋁過渡設備線夾（釬焊）
一、產品介紹
SLG-Q螺栓型過渡設備線夾適用于變電母線引下線與電氣設備（如變壓器、斷路器、隔離開關、空墻套管等）的出線端子接續。按照材料的不同出現端子分為銅質和鋁質兩大類。
二、產品特點
采用釬焊工藝，質地致密，強度高。避免了鑄造工藝引起的內部疏松、砂眼、夾渣等缺陷引起的壓接開裂、接觸不良等事故分險。
三、產品用途
SLG-Q螺栓型過渡設備線夾適用于變電母線引下線與電氣設備（如變壓器、斷路器、隔離開關、空墻套管等）的出線端子接續。按照材料的不同出現端子分為銅質和鋁質兩大類。
SLG-Q系列螺栓型銅鋁過渡設備線夾（釬焊）參數及型號：
| 型號 | 74定型 | 適用導線截面(mm2) | 主要尺寸 | ||||
| A | B | L2 | L1 | L | |||
| / | SL-1Q | 35~50 | 6 | 40 | 65 | 45 | 120 |
| SL-2Q | 70~95 | 6 | 40 | 80 | 45 | 136 | |
| SLG-1Q | SL-3Q | 35~50 | 6 | 40 | 65 | 65 | 145 |
| SLG-2Q | SL-4Q | 70~95 | 6 | 40 | 80 | 80 | 175 |
| SLG-2Q-80 | / | 8 | 80 | 80 | 80 | 185 | |
| SLG-2Q-100 | 10 | 100 | 80 | 100 | 205 | ||
| SLG-3Q | SL-5Q | 120~150 | 8 | 50 | 125 | 85 | 225 |
| SLG-3Q-63 | / | 8 | 63 | 125 | 85 | 239 | |
| SLG-3Q-80 | SL-7Q | 8 | 80 | 125 | 85 | 239 | |
| SLG-3Q-100 | / | 10 | 100 | 125 | 100 | 260 | |
| SLG-4Q | SL-6Q | 185~240 | 8 | 50 | 125 | 85 | 225 |
| SLG-4Q-63 | / | 8 | 63 | 125 | 85 | 239 | |
| SLG-4Q-80 | SL-8Q | 8 | 80 | 125 | 85 | 239 | |
| SLG-4Q-100 | / | 10 | 100 | 125 | 100 | 260 | |
| SLG-5Q | / | 300~400 | 10 | 63 | 130 | 85 | 245 |
| SLG-5Q-80 | 10 | 80 | 130 | 85 | 245 | ||
| SLG-5Q-100 | 10 | 100 | 130 | 100 | 260 | ||
| SLG-6Q-100 | / | 500~630 | 10 | 100 | 160 | 100 | 320 |
| SLG-6Q-125 | 12 | 125 | 160 | 125 | 320 | ||
