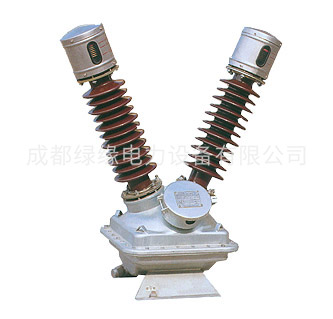

JD6-35戶外油浸式電壓互感器
一、產品用途
本產品是供35KV，50或60Hz電力系統做電壓、電能測量用的戶外單相油浸式電壓互感器。
二、遵循的主要標準
國家 電工委員會標準：IEC60044-2《電磁式電壓互感器》
國家標準：GB1207《電壓互感器》
GB311.1《高壓輸變電設備的絕緣配合》
三、使用環境條件
環境溫度：-40~+40℃
海拔高度：不超過1000m
環境污穢等級：Ⅱ、Ⅲ、Ⅳ級污穢地區
四、系統情況
系統額定電壓：35KV
系統最高電壓：40.5KV
系統額定頻率：50Hz或60Hz
系統中性點接地方式：非有效接地
JD6-35戶外油浸式電壓互感器技術參數：
| 額定一次電壓 | 35KV, 33KV | ||||
| 設備最高電壓 | 40.5KV | ||||
| 額定頻率 | 50或60Hz | ||||
| 額定電壓比 | 35/0.1KV,33/0.11KV,35/0.1/0.1KV,33/0.11/0.11KV | ||||
| 準確級及額定輸出（一個測量繞組） | 二次端子標志 | a-b | |||
| 準確級 | 0.2 | 0.5 | 1 | ||
| 額定輸出VA | 80 | 150 | 250 | ||
| 準確級及額定輸出（二個測量繞組） | 二次端子標志 | 1a-1b | 2a-2b | ||
| 準確級 | 0.2 | 0.5 | |||
| 額定輸出VA | 40 | 40 | |||
| 熱極限輸出 | 1000VA | ||||
| 額定電壓因素 | 1.2倍連續 | ||||
| 局部放電水平在1.2Um/√3KV下 |
| ||||
| 介質損耗因素 在10KV下 | Φ≤0.02 | ||||
| 外地絕緣爬距 | W1/875mm | ||||
| W2/1020mm | |||||
| W3/1200mm | |||||
| 額定工頻耐受電壓 | 80/95KV | ||||
| 額定雷電沖擊耐受電壓 | 185/200KV | ||||
| 二次繞組同及對地工頻耐受電壓 | 3KV | ||||
| 機械強度（三個方向） | 1250N | ||||
