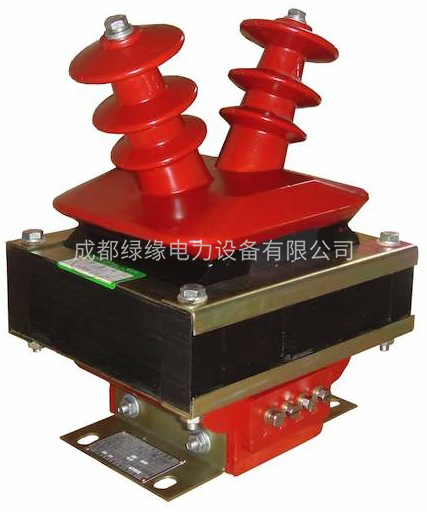

JDZJ系列型電壓互感器

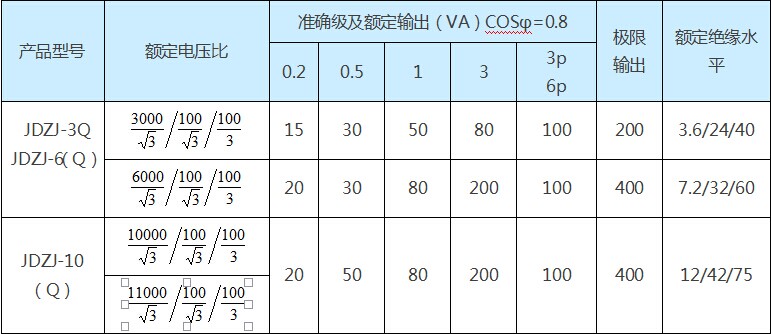

一、產品參數
JDZJ-3Q JDZJ-6Q JDZJ-10Q型電壓互感器是用環氧樹脂澆注的半封閉式電壓互感器，供戶內頻率為50Hz、3KV、6KV、10kV電力系統作電壓，電能測量及繼電保護用。
本系列電壓互感器為單相,戶內,干式半封閉產品,使用時單臺或二臺一組,JDZ-3,6,10Q二臺一組商時為V/V連接,JDZF- 3,6,10Q二臺一組時為V/V/連接.分別適用于額定頻率50HZ或60HZ,額定電壓3,6,10KV電力系統中作電能計量,電壓監控和繼電保護用.該系列產品也可根據用戶要求,二次帶220V繞組供控制電源用。
JDZJ-3Q JDZJ-6Q JDZJ-10Q型互感器為半封閉,大爬距,全工礦,外鐵芯結構,繞組為環氧樹脂全真空澆注全絕緣結構.鐵芯采用優質硅鋼片疊裝而成,互感器絕緣靠環氧樹脂,產品體積小,重量輕,安裝僅占有限空間.所有繞組完全在環氧樹脂中,具有優良的絕緣性能,耐沖擊和機械壓力, 并可以保護繞組不受潮。一次繞組引出線端子的標志為A,B;二次繞組引出線端子的標志為a,b均在澆注體上清晰標注.在夾件上的接地標志旁有接地螺栓供接地用,下部支架供安裝用.整體結構緊湊,使用方便。

二、JDZJ-3Q JDZJ-6Q JDZJ-10Q型電壓互感器特點
JDZ,JDZ-6,JDZ-10Q 型互感器為半封閉 , 大爬距 , 全工礦 , 外鐵芯結構 , 繞組為環氧樹脂全真空澆注全絕緣結構。鐵芯采用優質硅鋼片疊裝而成 , 互感器絕緣靠環氧樹脂 , 產品體積小 , 重量輕 , 安裝僅占有限空間。所有繞組完全在環氧樹脂中 , 具有優良的絕緣性能 , 耐沖擊和機械壓力 , 并可以保護繞組不受潮。一次繞組引出線端子的標志為 A,B; 二次繞組引出線端子的標志為 a,b 均在澆注體上清晰標注 . 在夾件上的接地標志旁有接地螺栓供接地用 , 下部支架供安裝用 . 整體結構緊湊 , 使用方便。
