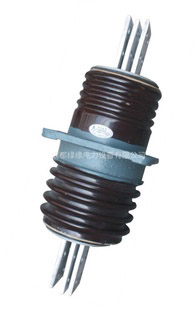

CLB-10KV/200A 3150A戶內鋁導體穿墻套管
一、產品概述
高壓穿墻套管（以下簡稱套管）適用于額定電壓（10~35）KV，頻率（15~60）Hz的三相交流系統電站和變壓所配電裝置上，供導電部分穿過隔板、墻壁或其他接地物，起絕緣支架和外部導線（母線）間固定連接之用。
二、使用環境條件
a、環境溫度不高于+40℃，不低于-40℃；
b、海拔高度不超過1000m；
c、相對濕度月平均值不大于90%；
d、周?chē)諝鈶?yīng)不受腐蝕或可燃?xì)怏w、水蒸氣等明顯污穢；
e、無經常性的劇烈振動
三、用途及分類
穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持對到點部分使之對地或外殼絕緣。
穿墻套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線套管穿墻瓷套管、鋁導體穿墻瓷套管和鋁導體穿墻瓷套管。
當鋁導體與母線直接相聯時。易產生電化腐蝕，接觸面溫升過高而導致接頭燒壞，影響設備設備壽命，故應采用銅鋁過渡接頭，但有給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。
戶內、戶外穿墻瓷套管由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
CLB-10KV/200-3150A戶內鋁導體穿墻套管型號參數表：
|
| 額定電壓KV | 額定電流A | 工頻電壓KV不小于 | BIL KV peak不小于 | 彎曲破壞負荷kN不小于 | 5秒鐘短時電流kA不小于 | ||
| 干耐受 | 濕耐受 | 擊穿 | ||||||
| CLB-10/200 | 10 | 200 | 47 | 30 | 75 | 80 | 7.5 | 3.8 |
| CLB-10/400 | 10 | 400 | 47 | 30 | 75 | 80 | 7.5 | 7.2 |
| CLB-10/600 | 10 | 600 | 47 | 30 | 75 | 80 | 7.5 | 12 |
| CLB-10/1000 | 10 | 1000 | 47 | 30 | 75 | 80 | 7.5 | 20 |
| CLB-10/1500 | 10 | 1500 | 47 | 30 | 75 | 80 | 7.5 | 30 |
| CLB-10/2000 | 10 | 2000 | 47 | 30 | 75 | 80 | 7.5 | - |
| CLB-10/3000 | 10 | 3000 | 47 | 30 | 75 | 80 | 7.5 | - |
| CLB-10/3150 | 10 | 3150 | 47 | 30 | 75 | 80 | 7.5 | - |
| L | L1 | L2 | L3 | L4 | B | d1 | d2 | a1 | a2 | b | b1 |
| 450 | 350 | 165 | 10 | 48 | 100 | 2-φ;12 | φ12 | 165 | 15 | 30 | 3 |
| 450 | 350 | 165 | 10 | 48 | 100 | 2-φ12 | φ12 | 165 | 15 | 40 | 5 |
| 450 | 350 | 165 | 10 | 48 | 100 | 2-φ12 | φ12 | 165 | 15 | 40 | 8 |
| 450 | 350 | 165 | 10 | 75 | 100 | 2-φ12 | φ12×4 | 165 | 15 | 60 | 12 |
| 450 | 350 | 165 | 12 | 75 | 100 | 2-φ12 | φ12×4 | 165 | 15 | 60*2 | 10 |
