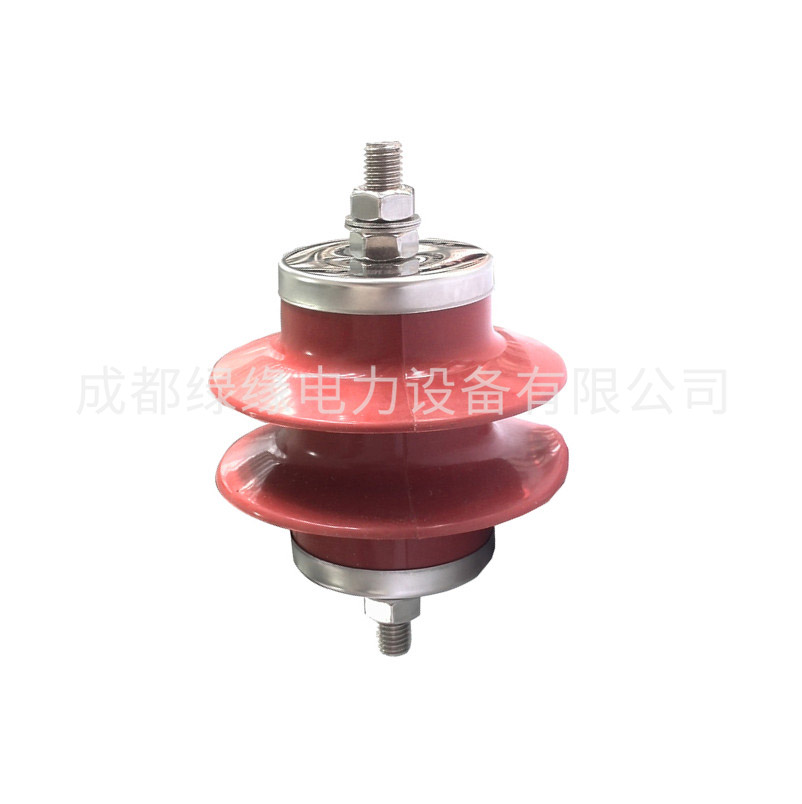

HY2.5WD-12.7/31 HY2.5WD-13.5/31系列電動機型避雷器
一、產品概述
HY2.5WD-12.7/31、HY2.5WD-13.5/31電動機型避雷器適用于交流220kV及以下發電、輸電、變電、配電系統，用于將雷電和系統內部操作過壓電的幅值限制到規定的水平，是整個系統絕緣配合的基礎設備。是集成化、模塊化的中高壓輸變電成套設備中******的防雷元件。
有機外套金屬氧化物避雷器是有機絕緣材料和傳統的瓷套式金屬氧化物避雷器技術優點相結合的科研成果，它不僅具有瓷套式金屬氧化物避雷器的優點，還具有電氣絕緣性能好，介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆、憎水性、密封性能好等優點。
二、使用條件
a) 適用于戶內、外；
b) 環境溫度-40℃~+40℃；
c) 海拔高度不超過3000m（瓷套式不超過1000m）；
d) 電源頻率不小于48Hz、不超過62 Hz；
e) 長期施加在避雷器端子間的工頻電壓不超過避雷器的持續運行電壓；
f) 地震烈度8度及以下地區；
g) ******風速不超過35m/s。
HY2.5WD-12.7/31、HY2.5WD-13.5/31系列電動機型避雷器產品參數：
| 避雷器型號 | 使用場所 | 電壓等級(KV) | 避雷器額定電壓（KV） 有效值 (KV) | 無間隙避雷器 | 殘壓峰值（KV）（不大于） | ||||
| 避雷器持續運行電壓（KV）有效值 | 直流lmA參考電壓（KV） | 0.75倍直流lmA電壓下******泄漏 | ******電導電流（μA） | 30/60操作沖擊電流下8/20 | 1/4陡坡沖擊電流 | ||||
| HY2.5WD-3.8/9.5 | 電動機型 | 3 | 3.8 | 2.0 | 5.7 | 50 | 9.5 | 7.6 | 10.7 |
| HY2.5WD-4/9.5 | 4 | 3.15 | 5.7 | 50 | |||||
| HY2.5WD-7.6/18.7 | 6 | 7.6 | 4.0 | 11.2 | 50 | 18.7 | 15.0 | 21.0 | |
| HY2.5WD-8/18.7 | 8 | 6.3 | 11.2 | 50 | |||||
| HY2.5WD-12.7/31 | 10 | 12.7 | 6.6 | 18.6 | 50 | 31.0 | 25.0 | 34.7 | |
| HY2.5WD-13.5/31 | 13.5 | 10.5 | 18.6 | 50 | |||||
